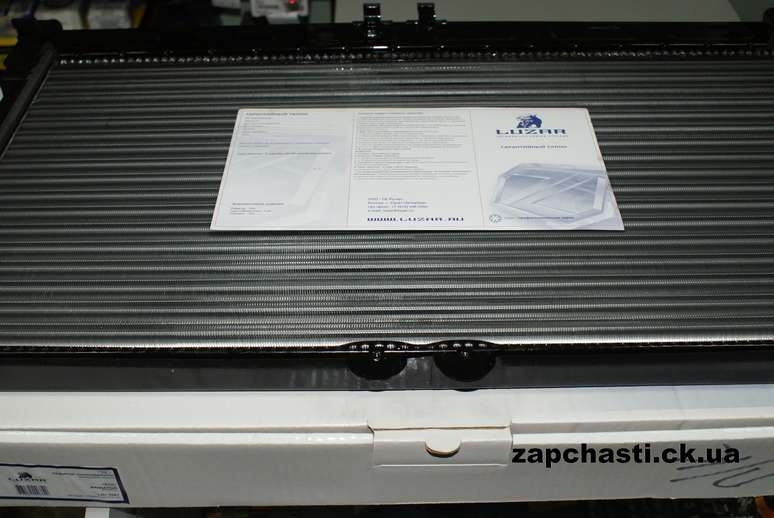

Радиатор LUZAR для автомобилей с кондиционером Ланос (Daewoo Lanos) с объемом двигателя 1.5, 1.6. Каталожный номер LRc 0561.

Фирменное название - LR - Luzar Radiator

Автомобильные радиаторы LUZAR данного типа представляют собой изделия сборной (непаяной) трубчато-пластинчатой алюминиевой конструкции, 2-х рядные. Изготавливаются по оригинальной технологии французской фирмы "Софико".

Бачки радиаторов изготавливаются из специального термостойкого пластика высокой прочности (стеклонаполненного полиамида (армамида) методом литья под давления. Этот материал позволяет выдерживать высокое давление и температуру охлаждающей жидкости. Бачок, изготовленный из армамида, можно легко узнать - поверхность его гладкая и даже зеркальная. Повредить такой бачок - например, поцарапать - достаточно сложно.

Донья, соединяющие трубки с бачками, изготовлены из листовой стали с антикоррозийным покрытием для защиты от агрессивной среды активных присадок охлаждающей жидкости. Донья (или опорные пластины) - очень важная часть радиатора. Именно в местах соединения доньев с трубками и с бачками могут возникать протечки охлаждающей жидкости.

Для уплотнительных прокладок применяется специальная резина, выдерживающая длительное воздействие высоких до +125 С и низких до -40 С температур в среде охлаждающей жидкости (антифриза). Радиатор, имеющий сборную конструкцию, собирается механическим образом. Герметичность сборного радиатора обеспечивают резиновые уплотнительные прокладки, которые находятся в местах соединения трубок с доньями и доньев с бачком.

Алюминиевые трубки и пластины. Материал, из которого изготовлен алюминиевый прокат, должен быть высочайшего качества; размеры трубок имеют допуски - ± 0,05мм, толщина стенок - 0,35мм (!) - это обеспечивает наилучший теплообмен охлаждающей жидкости. Радиатор, имеющий сборную конструкцию, очень зависим от качества материала и, в частности, от равномерности толщин алюминиевых трубок. В системе охлаждения поддерживается избыточное давление (для повышения температуры кипения тосола), которое может повредить трубку, изготовленную из низкокачественного материала. Разрыв трубки произойдет обязательно в более тонком месте.
Новое поколение алюминиевых РАДИАТОРОВ охлаждения и отопления LUZAR отличаются повышенными эксплуатационными характеристиками и увеличенным сроком службы:
высокий уровень теплоотдачи;
высокий уровень прочности;
стойкость к воздействию низких и высоких температур;
низкое гидравлическое и аэродинамическое сопротивление;
высокая коррозийная стойкость;
низкий вес.

100% произведенных радиаторов проходят выходной контроль на герметичность под избыточным давлением.

Высокие рабочие показатели достигаются использованием алюминиевого проката и трубок фирмы "Ferrostal" концерна "MAN" из Германии, сборкой радиаторов на полуавтоматической поточной линии производства фирмы "Scholer" (Германия).
Производство алюминиевых сборных радиаторов
Выштамповывание пластин
алюминиевая лента проходит через штамп, который вырубает в ленте отверстия для трубок и рисунок, обеспечивающий завихрения воздуха и, следовательно, лучший теплообмен Сбор пакета трубок и пластин
после вырубки полученные алюминиевые пластины собираются в пакеты с алюминиевыми трубками Присоединение к доньям, резиновые уплотнения
внутрь трубок вставляются специальные пластиковые винтообразные турбулизаторы, которые образуют завихрения воды внутри трубок и повышают теплоотдачу Развальцовка -соединение с доньями
пакет пластин в сборе с трубками соединяются с доньями (стальные опорные пластины, имеющие отверстия для трубок и вырубку по периметру для вальцовки). рубки вставляются в донья и "развальцовываются" с термостойкими прокладками Соединение с бачками
полученная заготовка (пакет трубок и пластин в сборе с доньями) соединяется с пластиковыми бачками методом вальцовки - разгибаются края стальных доньев (уже описанная вырубка по периметру) Контроль и упаковка
радиатор принимает целостный вид. Нормальный технологический процесс включает в себя 100% проверку на герметичность. Далее радиатор упаковывается


УЛУЧШЕНИЕ КОНСТРУКЦИИ АВТОМОБИЛЬНЫХ РАДИАТОРОВ LUZAR

- Улучшение теплоотдачи - применение пластиковых турбулизаторов внутри радиатора.
Такое усовершенствование конструкции позволило улучшить показатели теплоотдачи. Турбулизатор образует завихрения потока охлаждающей жидкости в радиаторе - благодаря этому жидкость быстрее отдает тепло.
